CARA KERJA MOTOR BENSIN DAN DIESEL

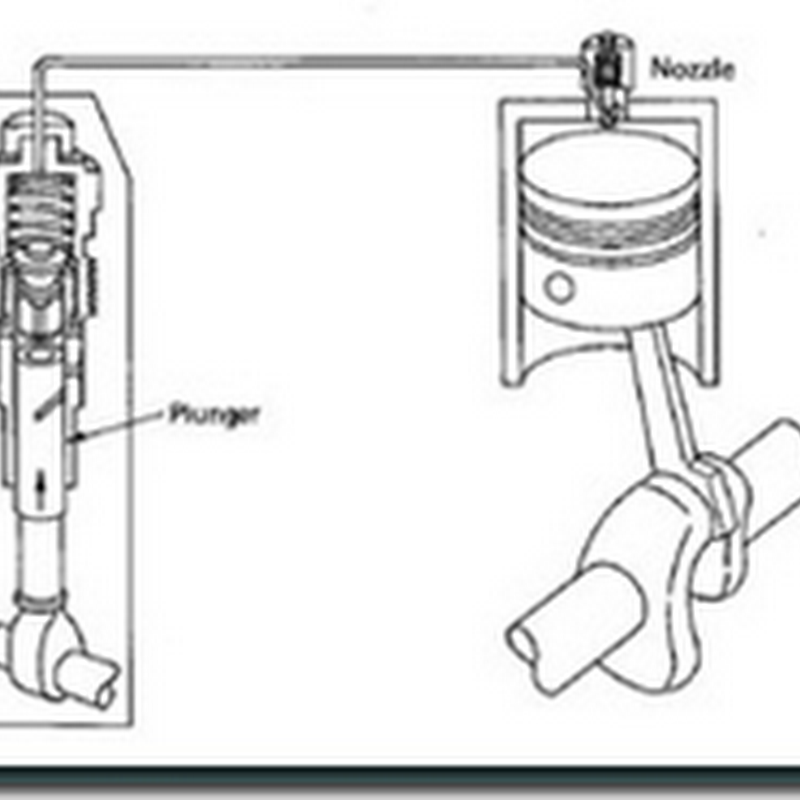

1. Motor Diesel.

Udara yang terhisap ke dalam ruang bakar dikompresi sehingga mencapai tekanan dan temperatur yang tinggi. Bahan bakar ( fuel ) diinjeksikan dan dikabutkan ke dalam ruang bakar. Sehingga terjadi pembakaran sesaat setelah terjadi pencampuran dengan udara.




2. Motor Bensin.

Udara dan bahan bakar yang tercampur didalam carburator, terhisap ke dalam ruang bakar dan dikompresikan hingga mencapai tekanan dan temperatur tertentu. Pada akhir langkah kompresi, busi memercikan api sehingga terjadi pembakaran.


Prinsip kerja motor bensin


Perbedaan Diesel engine & Gasoline Engine


Perbedaan diesel dan bensin


B. Motor 4 Langkah dan Motor 2 Langkah.


1. Prinsip Kerja Motor Diesel 4 Langkah.


diesel_principle

Gambar Prinsip kerja motor diesel 4 langkah.


a. Langkah hisap ( intake stroke ).

Piston bergerak dari Titik Mati Atas ( TMA ) ke Titik Mati Bawah ( TMB ). Intake valve terbuka dan exhaust valve tertutup, udara murni masuk ke dalam silinder melalui intake valve.


b. Langkah kompresi ( Compression stroke ).

Udara yang berada di dalam silinder dimampatkan oleh piston yang bergerak dari Titik Mati Bawah ( TMB ) ke Titik Mati Atas ( TMA ), dimana kedua valve intake dan exhaust tertutup. Selama langkah ini tekanan naik 30 - 40 kg/cm2 dan temperatur udara naik 400 - 500 derajat celcius.


c. Langkah Kerja ( power stroke ).

Pada langkah ini, intake valve dan exhaust valve masih dalam keadaan tertutup, partikel - partikel bahan bakar yang disemprotkan oleh nozzle akan bercampur dengan udara yang mempunyai tekaan dan suhu tinggi, sehingga terjadilah pembakaran yang menghasilkan tekanan dan suhu tinggi. Akibat dari pembakaran tersebut, tekanan nak 80 ~ 110 kg/cm2 dan temperatur menjadi 600 ~ 900 derajat celcius.


d. Langkah buang ( exhaust stroke ).

Exhaust valve terbuka sesaat sebelum piston mencapai titik mati bawah sehingga gas pembakaran mulai keluar. Piston bergerak dari TMB --- > TMA mendorong gas buang keluar seluruhnya.


Kesimpulan : Empat kali langkah piston atau dua kali putaran crank shaft, menghasilkan satu kali pembakaran.


2. Prinsip Kerja Motor Bensin 4 Langkah.


gasoline_e1

Gambar Prinsip kerja motor bensin 4 langkah.


a. Langkah hisap ( intake stroke ).

Piston bergerak dari Titik Mati Atas ( TMA ) ke Titik Mati Bawah ( TMB ). Intake valve terbuka dan exhaust valve tertutup, udara bersih yang tercampur di karburator, terhisap masuk ke dalam ruang silinder.


b. Langkah kompresi ( Compression stroke ).

Campuran udaradan bahan bakar dimampatkan oleh piston yang bergerak dari titik mati bawah ke titik mati atas sehingga tekanan dan temperatur campuran tersebut naik.


c. Langkah Kerja ( power stroke ).

Beberapa derajat sebelum mencapai titik mati atas, campuran udara dan bahan bakar tersebut diberi percikan api oleh busi, sehingga terjadi pembakaran.

Akibatnya, tekanan naik menjadi 30 - 40 kg/cm2 dan temperatur pembakaran menjadi 1500 derajat celcius. Tekanan tersebut bekerja pada luasan piston dan menekan piston menuju ke titik mati bawah.


d. Langkah buang ( exhaust stroke ).

Exhaust valve terbuka sesaat sebelum piston mencapai titik mati bawah sehingga gas pembakaran mulai keluar. Piston bergerak dari titik mati bawah ke titik mati atas mendorong gas buang keluar seluruhnya.


3. Langkah Kerja Motor 2 Langkah.


Pada dasarnya prinsip kerja motor bensin dan diesel adalah sama, proses intake, compresi, power, exhaust dilakukan secara lengkap dalam 2 langkah ( upward dan downward ) piston.


Prinsip kerja motor 2 tak

Gambar Prinsip kerja motor 2 langkah.


a. Langkah psiton ke atas ( Upward stroke ).

Piston bergerak ke atas dari TMB menuju TMA, campuran udara dan bahan bakar masih mengalir ke dalam silinder melalui saluran

( scavenging passage ). Sebaliknya gas hasil pembakaran secara terus menerus dikeluarkan sampi lubang exhaust tertutup. Saat lubang exhaust ditutup oelh gerakan piston yang menuju TMA, campuran udara dan bahan bakar ditekan, sehingga tekanan dan temperaturnya naik. Pada saat itu, lubang intake terbuka pada akhir langkah kompresi sehingga udara segar terhisap masuk ke dalam crank case.


b. Langkah Piston ke bawah ( Downward stroke ).

Campuran udara dan bahan bakar yang termampatkan diberi percikan bunga api dari busi yang menyebakan terjadinya pembakaran sehingga tekanan dan temperatur diruang bakar naik. Dan piston terdorong kearah titik mati bawah. Pada akhir langkah piston, lubang exhaust terbuka dan gas hasil pembakaran mulai keluar, yang diikuti oleh pembakaran scavenging passage, sehingga campuran bahan bakar dan udara yang berada di crank case masuk ke dalam silinder.


Kesimpulan : dua kali langkah piston atau satu kali putaran crank shaft menghasilkan satu kali tenaga.


4. Keuntungan dan Kerugian Engine 2 Langkah dan 4 Langkah.


Dibandingkan dengan engine 4 langkah, engine 2 langkah mempunyai keuntungan sebagai berikut:


a. Ukuran dan berat lebih kecil, dapat menghasilkan tenaga yang lebih besar.


b. Harga lebih rendah karena tidak menggunakan valve dan struktur yang lebih sederhana.


c. Putaran lebih halus karena ukuran flywheel lebih kecil.


Kerugian engine 2 langkah adalah :


a. Karena tidak menggunakan valve, maka gas pembakaran tidak terbuang seluruhnya dan menyebabkan pembakarna tidak sempurna.


b. Karena sebagian campuran bahan bakar dan udara, ikut keluar ( saat proses exhaust ) bersama dengan gas buang, maka penggunaan fuel tidak ekonomis.


c. Karena waktu yang siperlukan untuk langkah intake singkat, maka jumlah campuran yang masuk sedikit. Sehingga tidak mungkin dapat menaikkan tekanan kompresi dan efisiensi engine ( ratio fuel comsumption per-output ) lebih rendah dibandingkan dengen engine 4 langkah.


d. Crank case harus rapat tidak boleh ada kebocoran udara.

Bersambung…….
